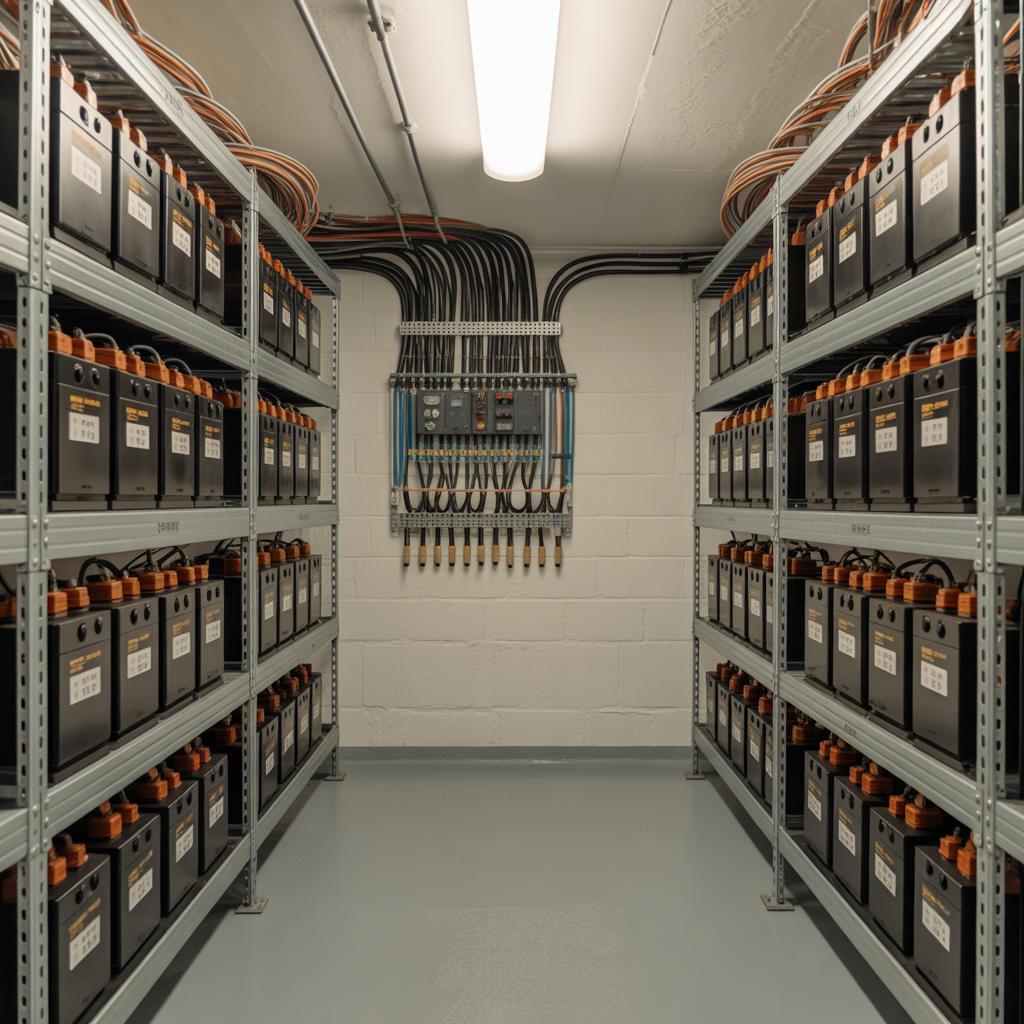

Uppdraget gällde kalibrering av UPS‑anläggningens batteriövervakning och larmnivåer i Solhem, Spånga, Stockholms län. Arbetet inleddes med en genomgång av befintlig dokumentation, riskbedömning och planerad driftpåverkan i samråd med fastighetsdrift. För att undvika onödiga avbrott förbereddes arbetet med tydlig avskiljning per batteristring, låsning och märkning av berörda säkringsgrupper samt etablerad kommunikation med driftjour under hela insatsen. Baslinjemätningar av cellspänningar, temperaturer och strömmar togs fram för att få en referens före justeringar.
Kalibreringen utfördes med spårbart kalibrerade mätinstrument, bland annat precisionsmultimeter, DC‑tångamperemeter och yttemperaturgivare. Vi verifierade varje mätkanal i övervakningsenheten mot referensvärden, justerade avvikelser och säkrade likformighet mellan strängar. För att testa övervakningens respons användes kontrollerad urladdning mot last, vilket gav underlag för att ställa in larmnivåer för låg cellspänning, hög temperatur, avvikande strömbalans och ökad internresistans. Under arbetet utfördes mekanisk översyn: rengöring av poler, kontroll av åtdragningsmoment och byte av skadade kabelskor och märkningar. Alla ledningsdragningar som berörde mätkretsar avslutades med pressade ändhylsor och uppdaterad märksättning för spårbarhet. Integration mot driftövervakning verifierades via potentialfria kontakter och kommunikation, där händelser loggades och tidsstämplades.
Kvalitetssäkringen byggde på etablerade elsäkerhetsrutiner, tvåpersonskontroll vid spänningssatta moment och mätprotokoll per kanal och sträng. Samtliga instrument hade dokumenterad, spårbar kalibrering och mätdata bilades i driftsättningsprotokoll. Larmkedjan provades stegvis, från utlöst villkor i batteriövervakningen till kvittens i driftcentral, inklusive felåterställning och dokumentation av åtgärdsvägar. När alla värden låg inom toleranser uppdaterades inställningslistor, paneltexter och ritningsunderlag. Slutleveransen omfattade as‑built‑dokumentation, tydlig beskrivning av satta larmgränser och förslag på egenkontroller inför periodiska tester. Resultatet är en övervakning som ger relevanta larm i rätt tid och ett underlag som förenklar felsökning och drift.
