Börja med att kontrollera vilken typ av fiber som redan finns i fastigheten, hur många fibrer som faktiskt är dragna och vilka ändar som fortfarande är osvetsade. Vid fibersvetsning i fastighet är det ofta dokumentationen, skicket på inkommande fiber och hur avsluten sitter i rackskåp eller fiberbox som avgör om jobbet blir enkelt eller kräver felsökning först.
OS2 eller OM3/OM4
Fibertypen styr val av svansar, kassett och mätning.
LC, SC eller patchpanel
Kontakttyp och avslut i rackskåp måste stämma med utrustningen.
Kontrollera först dokumentation, fibertyp och var alla ändar slutar
Det första som behöver klaras ut är om det finns ett fiberschema, märkning i båda ändar och någon tidigare dämpningsmätning. Om fibern drogs in för många år sedan kan märkning ha bleknat, kassetter saknas eller extra reservfibrer ha lämnats osplicade i både inkommande punkt och rackskåp. Elektrikern eller fiberteknikern behöver veta om det är singelmode, ofta OS2 med 9/125 µm, eller multimode som OM3 eller OM4 med 50/125 µm. Den skillnaden påverkar val av pigtails, patchkablar och vilka våglängder som används vid mätning. Titta också efter böjradie. Fiber ska inte ligga hårt vikt bakom panel eller i en för liten dosa, eftersom mikroböjar kan ge hög dämpning utan att kabeln ser skadad ut.

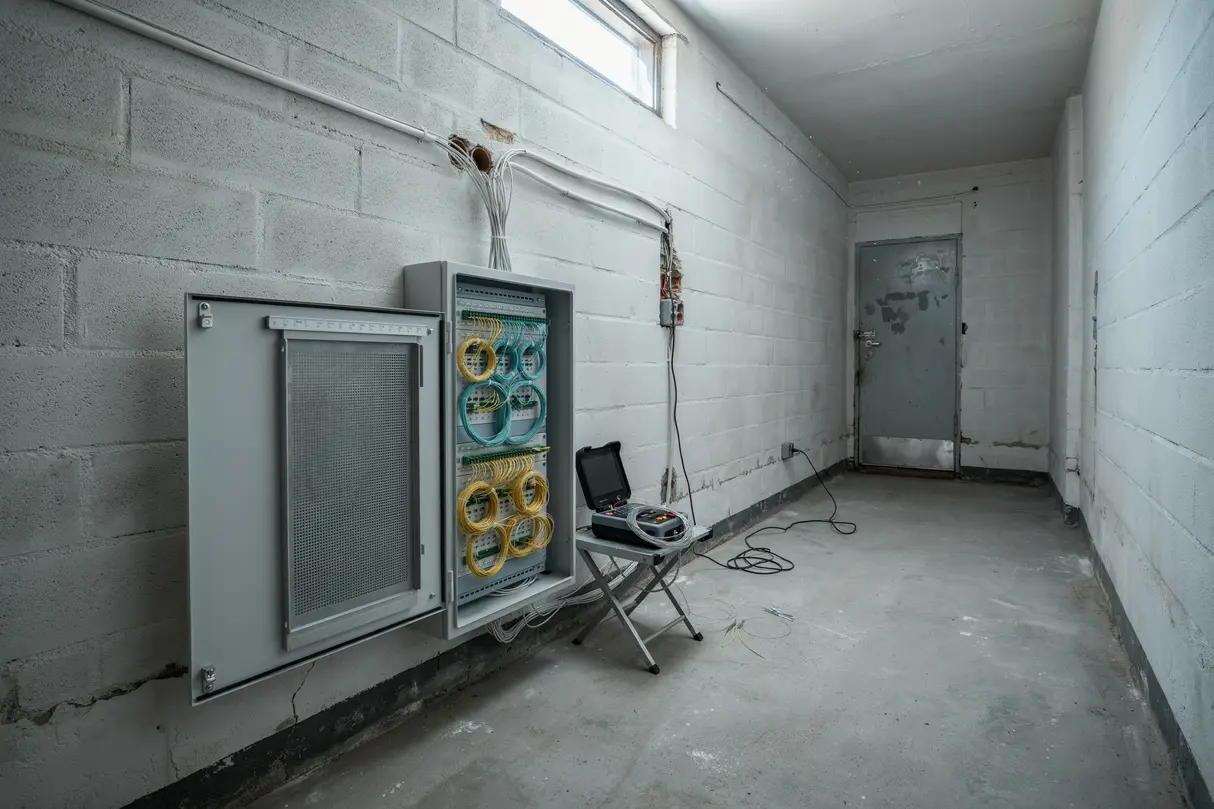

En bra förhandskontroll omfattar både den inkommande punkten och avslutet i rackskåpet. Räkna antalet fibrer i kabeln, kontrollera om tuber och färgkod går att följa och se om det finns plats i skarvkassett eller patchpanel för nya svetsar. Om det saknas dragavlastning, om manteln är för kort avisolerad eller om fibrerna ligger utan skyddshylsa, behöver det rättas till före svetsning.
Praktisk tumregel
Varje fiberände som ska tas i drift bör kunna identifieras, rengöras, svetsas och mätas i båda ändar innan den patchas in mot aktiv utrustning.
Kontrollera avslut, renhet och mätbarhet innan någon svets görs
Smutsiga kontakter är en vanlig orsak till problem efter fibersvetsning i fastighet. Därför ska adaptrar, pigtails och patchkablar inspekteras och rengöras innan något kopplas upp. I äldre installationer sitter ofta SC-kontakter i mediaskåp medan nyare aktiv utrustning kan kräva LC i patchpanel eller SFP-modul. Då räcker det inte att bara svetsa färdigt reservändarna. Hela länken måste fungera mekaniskt och optiskt. Be också om kontroll av dämpning efter varje färdig fiberlänk. Det kan göras med ljuskälla och effektmätare, och vid mer oklar historik kan OTDR användas för att se skarvar, reflexer eller avbrott längs sträckan. Finns det skador nära inkommande genomföring, för hårt spända buntband eller gamla skyddshylsor som släppt, ska det åtgärdas direkt.
En fibersvets är inte klar förrän rätt fiber är märkt, skyddad i kassett och mätt med godkänt resultat för den tänkta länken.
-
1
Inventera befintlig fiber
Räkna hur många fibrer som finns i inkommande kabel och i rackskåpet. Kontrollera färgkod, märkning och om några fibrer redan är svetsade mot pigtails i kassett eller panel.
-
2
Säkerställ rätt avslut och plats för svets
Kontrollera om utrustningen kräver LC eller SC, om panelen har rätt adaptertyp och om det finns tillräcklig kabellängd för att lägga fibrerna mjukt i skarvkassetten utan snäv böj.
-
3
Begär mätning och uppdaterad dokumentation
Efter svetsning ska varje aktiv fiberlänk kunna följas i ett enkelt schema. Be om märkning i båda ändar och mätprotokoll som visar att länken fungerar för den utrustning som ska anslutas.
Det här bör ingå när osvetsade fiberändar ska färdigställas
När äldre fiberinstallationer byggs ut är det vanligt att vissa fibrer ligger i reserv och aldrig har avslutats i vare sig inkommande punkt eller rackskåp. Då behöver hantverkaren först kontrollera att fibern är hel, att rätt kassett eller panel används och att kontakttypen matchar switch, mediakonverter eller annan aktiv utrustning.
För fastigheter med teknikskåp är det klokt att även se över ordning, märkning och avlastning i racket. Fiber får inte pressas bakom dörr eller böjas för hårt runt hörn. Om elarbete krävs i samma skåp, till exempel ny matning eller ombyggnad av aktiv utrustning, ska det utföras av behörig elinstallatör enligt Elsäkerhetsverkets regler.
- ✓ Kontroll av fibertyp och antal tillgängliga fibrer
- ✓ Genomgång av inkommande avslut och rackskåp
- ✓ Rengöring av adaptrar, kontakter och panel före inkoppling
- ✓ Svetsning med skyddshylsa och korrekt placering i kassett
- ✓ Mätning, märkning och enkel dokumentation efter avslutat arbete
Behöver du hjälp med fibersvetsning i fastighet?
Beskriv hur många fiberändar som ska avslutas och hur installationen ser ut i formuläret här intill, så blir det lättare att få hjälp med rätt typ av arbete.
Kontakta oss idag!
Sammanfattning
Börja med fibertyp, märkning och exakt vilka ändar som saknar svets i både inkommande punkt och rackskåp. Rätt avslut, rena kontakter och mätning efter svetsning är det som avgör om en äldre fiberinstallation kan tas i bruk utan störningar.
